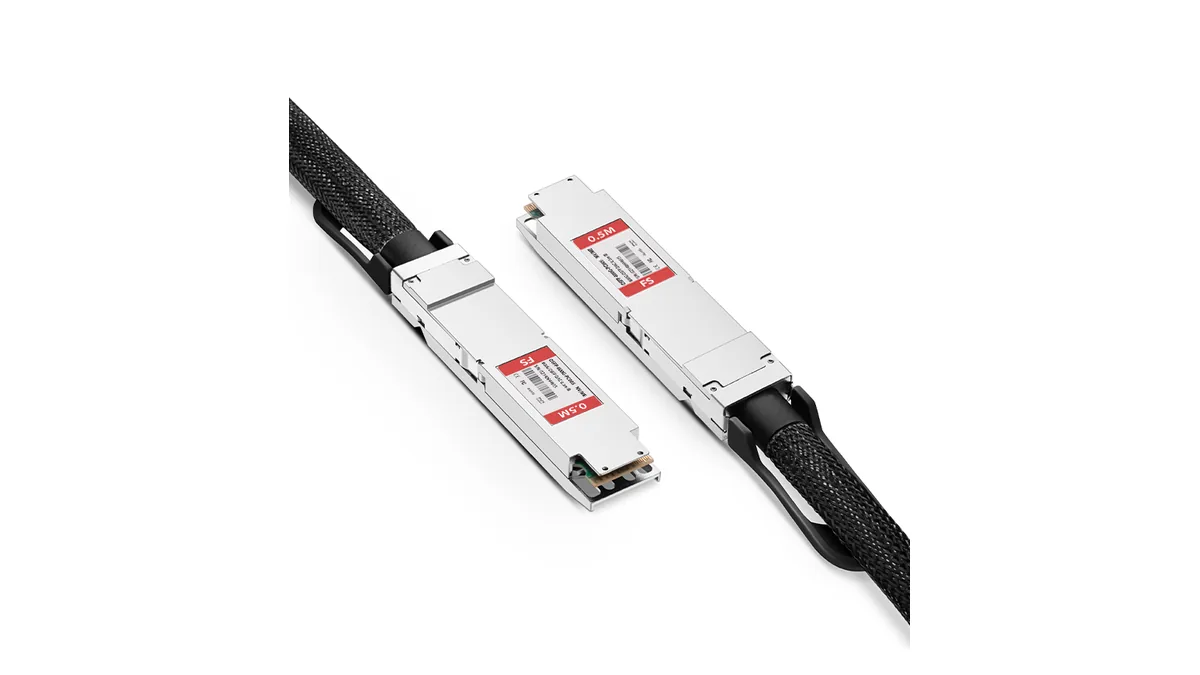

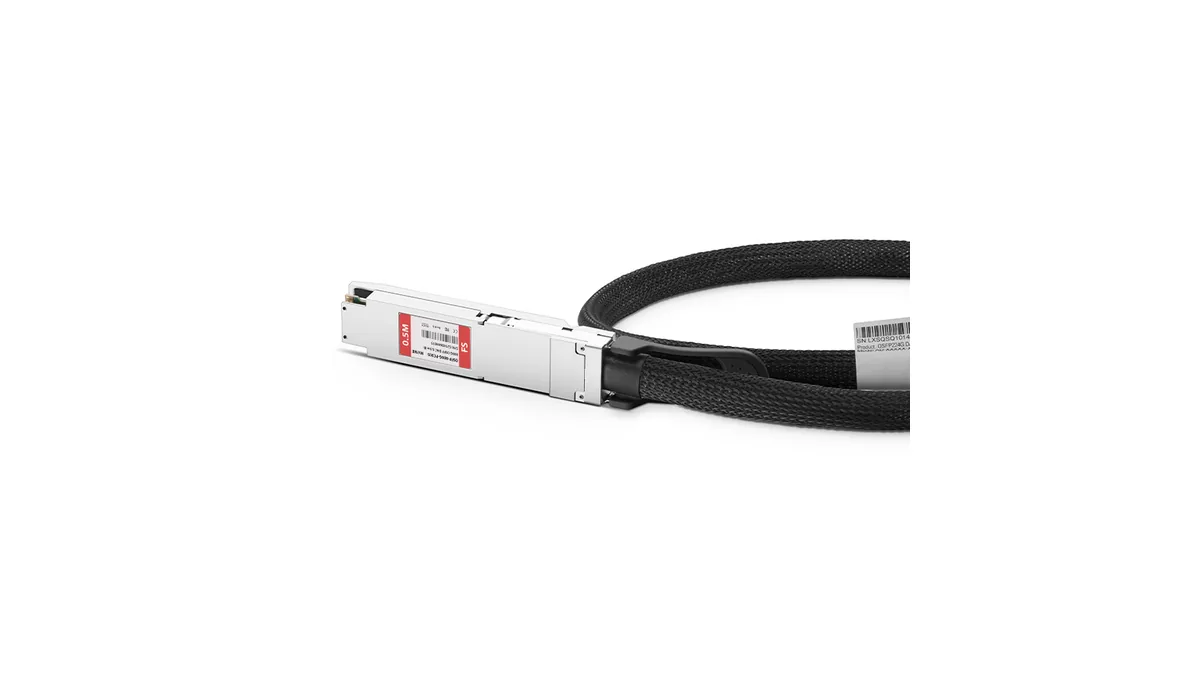

800G OSFP InfiniBand NDR Bakır Kablo Ailesi
800G OSFP InfiniBand NDR bakır kablolar: pasif DAC, aktif ACC ve AEC varyantları. 0,5–5 m arası, rack içi bağlantılar için.
800G OSFP InfiniBand NDR Bakır Kablo Ailesi
800G OSFP InfiniBand NDR bakır kablolar: pasif DAC, aktif ACC ve AEC varyantları. 0,5–5 m arası, rack içi bağlantılar için.
- Pasif DAC'te uç başına yalnızca 0,1 W — optik modüle göre neredeyse sıfır güç
- 0,5–3 m pasif, 1–5 m aktif varyantlar
- Kanatçıklı (switch) ve düz yüzeyli (adaptör) gövde seçenekleri
- 8 x 100G-PAM4 modülasyon, 800Gb/s azami hız
InfiniBand NDR fabric’lerinde rack içi bağlantıların büyük bölümü bakır kabloyla kurulur. Optik modüle göre maliyeti düşük, gecikmesi az ve güç tüketimi neredeyse sıfırdır; sınırı ise mesafedir.
Bu ailede dört varyant bulunur: iki pasif DAC (kanatçıklı ve düz yüzeyli gövde), sinyali düşük güçle tazeleyen ACC ve daha uzun mesafe için yeniden zamanlama yapan AEC. Seçim sırası nettir — mesafe pasif bakırın içindeyse pasif, değilse aktif, aktifin de ötesindeyse optik.
Teknik Özellikler
| Özellik | Pasif DAC — kanatçıklı MCP4Y10-N00A | Pasif DAC — düz yüzeyli | Aktif DAC (ACC) | Aktif DAC (AEC) |
|---|---|---|---|---|
| Kablo | ||||
| Kablo tipi | Pasif DAC | Pasif DAC | Aktif DAC (ACC) | Aktif DAC (AEC) |
| Azami veri hızı | 800Gb/s | 800Gb/s | 800Gb/s | 800Gb/s |
| Form faktörü | OSFP kanatçıklı ↔ kanatçıklı | OSFP düz ↔ düz | OSFP kanatçıklı ↔ kanatçıklı | OSFP kanatçıklı ↔ kanatçıklı |
| Uzunluk aralığı | 0,5–3 m | 0,5–3 m | 1–5 m | 1–5 m |
| Fiziksel ve elektriksel | ||||
| Tel kalınlığı | 26–30 AWG | 26–30 AWG | 26–30 AWG | 28–32 AWG |
| Minimum bükülme yarıçapı | 54–69 mm | 34,5–45 mm | 48,5–59,5 mm | 36,5–53 mm |
| Modülasyon | 8 x 100G-PAM4 | 8 x 100G-PAM4 | 8 x 100G-PAM4 | 8 x 100G-PAM4 |
| Azami güç tüketimi (uç başına) | 0,1 W | 0,1 W | 1,3 W | 12 W |
Değerler üretici datasheet'ine dayanır. Siparişe girecek kesin yapılandırma teklifte teyit edilir.
Bağlantı Çözümleri
Rack içi düğüm–leaf bağlantısı
Sunucu adaptörü ile aynı rack'teki leaf switch arasındaki bağlantıların neredeyse tamamı bu kablolarla kurulur. Pasif DAC bu mesafede hem en ucuz hem de uç başına 0,1 W ile en az güç tüketen seçenektir; optik modül maliyeti ve ısısı tamamen ortadan kalkar.
3 metreyi aşan bağlantılar
Pasif bakırın sınırı aşıldığında aktif varyantlar devreye girer: ACC sinyali düşük güçle tazeleyerek 5 metreye kadar çıkar, AEC ise daha güçlü bir yeniden zamanlama yapar ancak uç başına 12 W'a varan tüketimi rack güç bütçesine yansır. Bu mesafenin de ötesinde optik modül ve fiber tercih edilir.
Gövde tipinin iki ucu
Switch portları kanatçıklı (finned) gövdeyi, sunucu adaptörleri düz yüzeyli gövdeyi bekler. Bu yüzden düğüm–switch kablosu çoğu zaman iki ucu farklı gövdeye sahip bir üründür; rack içi kablo listesi çıkarılırken her bağlantının iki ucu ayrı belirtilir.
Öne Çıkanlar
Bükülme yarıçapı boş bir ayrıntı değil
Bu kablolar kalın ve göreceli olarak serttir; minimum yarıçapın altına bükmek sinyal bütünlüğünü bozar ve arıza teşhisi zor kesintilere yol açar. Düz yüzeyli varyantın 34,5 mm'ye inen yarıçapı, dar kablo kanallarında kanatçıklı varyanta göre belirgin avantaj sağlar.
Güç ve soğutmaya etkisi
64 bağlantılı bir leaf katmanında pasif DAC ile optik modül arasındaki fark yüzlerce watt'a ulaşır. Rack başına güç bütçesi sınırlı olan salonlarda, mümkün olan her bağlantıyı pasif bakırla kurmak doğrudan kapasite kazancıdır.
Uzunluğu olduğundan büyük seçmeyin
Fazla uzun kablo rack içinde yönetilmesi zor kıvrımlar oluşturur, hava akışını engeller ve minimum bükülme yarıçapının ihlal edilme olasılığını artırır. Kablo listesini rack yerleşim planı üzerinden bağlantı bazında çıkarıyoruz.
Kaynaklar
- 800G OSFP NDR pasif bakır kablo — ürün sayfası ve varyant tablosu Teknik doküman
- 800G OSFP kablo ve transceiver teknik dokümanı (PDF) Teknik doküman
Dokümanlar üreticinin veya tedarikçinin kendi sitesinde açılır.
Bu ürün için teklif alın
Adedi ve hangi kümeye ekleneceğini yazın; uyumlu kalem listesini ve teslim sürelerini genellikle aynı iş günü içinde gönderelim.
- Yetkili bayi tedariki, üretici garantili
- Switch, adaptör ve optik uyumluluk kontrolü
- Kalem bazında teslim süresi
