400G InfiniBand HDR Aktif Optik Kablo (AOC) Ailesi
400G InfiniBand HDR aktif optik kablolar. 30 m'ye kadar OSFP ve QSFP112, 100 m'ye kadar QSFP-DD varyantları; bakırın yetmediği mesafeler için.
400G InfiniBand HDR Aktif Optik Kablo (AOC) Ailesi
400G InfiniBand HDR aktif optik kablolar. 30 m'ye kadar OSFP ve QSFP112, 100 m'ye kadar QSFP-DD varyantları; bakırın yetmediği mesafeler için.
- 1–30 m (OSFP / QSFP112) ve 1–100 m (QSFP-DD) uzunluk aralığı
- Bakır kablonun mesafe sınırı aşıldığında devreye girer
- 30 mm minimum bükülme yarıçapı — dar kanallarda avantaj
- OFNP kılıf (yangın dayanımlı, plenum alanlarda kullanılabilir)

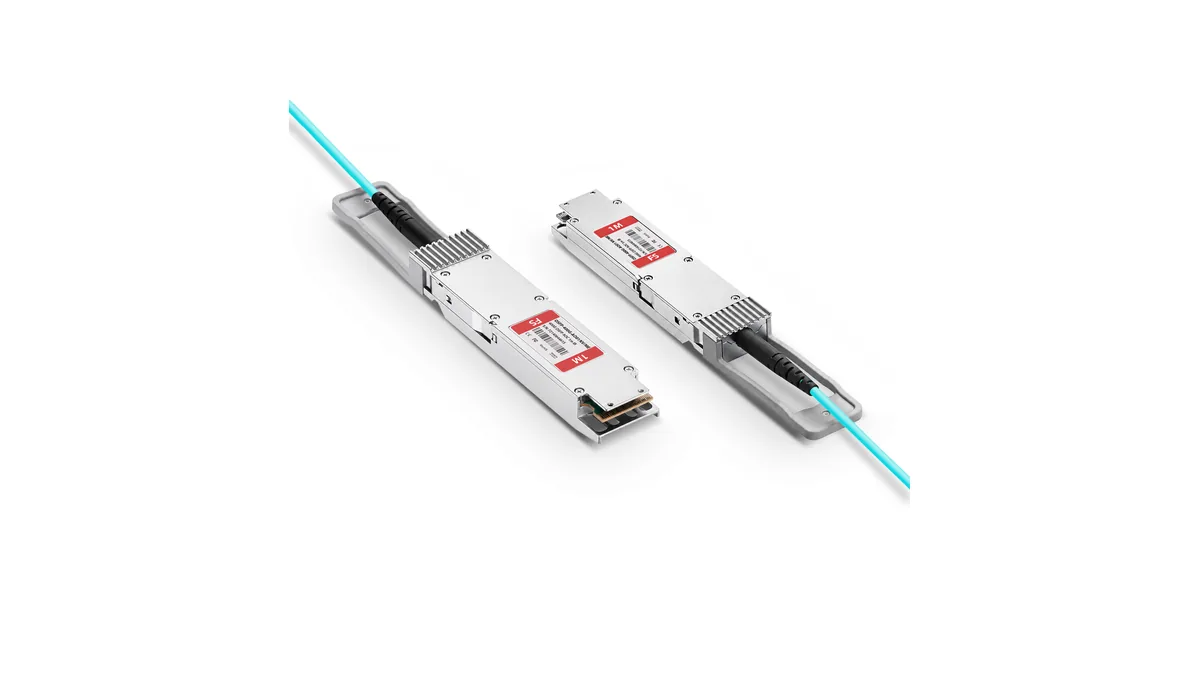

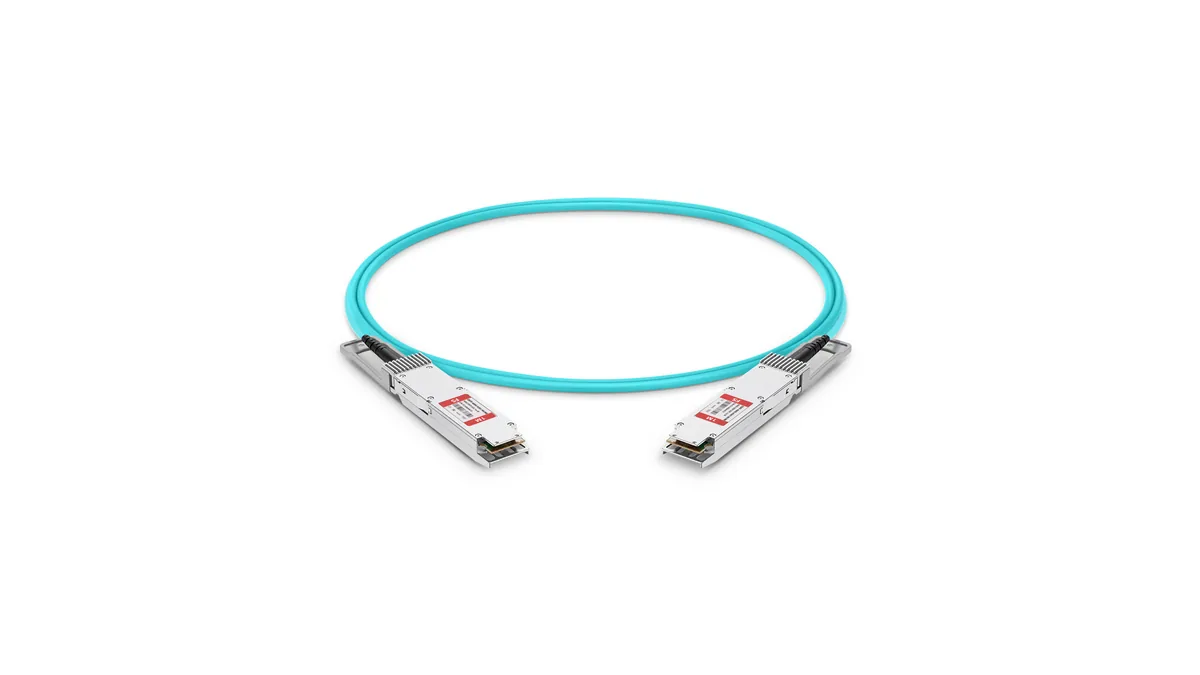

Aktif optik kablo (AOC), iki ucu fabrikada sonlandırılmış optik bir bağlantıdır: içinde verici ve alıcı bulunur, dışarıdan bakıldığında tek parça bir kablodur. Bakır kablonun mesafe sınırı ile ayrı modül + fiber kurgusunun karmaşıklığı arasında duran çözümdür.
Seçim sırası nettir: mesafe pasif bakırın içindeyse bakır, değilse AOC, çok uzun mesafe veya modüler esneklik gerekiyorsa optik modül + trunk fiber. AOC’nin bedeli uç başına 8–10 W tüketim ve sabit uzunluktur; kazancı ise kurulum kolaylığı ve gürültüden etkilenmemesidir.
Teknik Özellikler
| Özellik | OSFP AOC kanatçıklı ↔ kanatçıklı | QSFP-DD AOC | QSFP112 AOC | OSFP pasif DAC (karşılaştırma) |
|---|---|---|---|---|
| Kablo | ||||
| Kablo tipi | AOC (aktif optik) | AOC (aktif optik) | AOC (aktif optik) | Pasif DAC (bakır) |
| Azami veri hızı | 400Gb/s | 400Gb/s | 400Gb/s | 400Gb/s |
| Form faktörü | OSFP kanatçıklı ↔ kanatçıklı | QSFP-DD ↔ QSFP-DD | QSFP112 ↔ QSFP112 | OSFP kanatçıklı ↔ kanatçıklı |
| Uzunluk aralığı | 1–30 m | 1–100 m | 1–30 m | 1–3 m |
| Fiziksel ve elektriksel | ||||
| Minimum bükülme yarıçapı | 30 mm | 30 mm | 30 mm | 34,5–40,5 mm |
| Modülasyon | 8 x 50G-PAM4 | 8 x 50G-PAM4 | 4 x 100G-PAM4 | 8 x 50G-PAM4 |
| Azami güç tüketimi (uç başına) | 10 W | 8 W | 10 W | 0,1 W |
| Kılıf malzemesi | OFNP | OFNP | OFNP | PVC |
Değerler üretici datasheet'ine dayanır. Siparişe girecek kesin yapılandırma teklifte teyit edilir.
Bağlantı Çözümleri
Bakırın bittiği yerde başlar
Pasif DAC kablolar 3 metre civarında sınıra dayanır. Rack'ler arası veya sıra sonundaki switch'e giden bağlantılarda AOC devreye girer: optik olduğu için mesafe sınırı 30 metreye, QSFP-DD varyantında 100 metreye çıkar.
Optik modül + fiber yerine tek parça
AOC, iki ucu fabrikada sonlandırılmış tek bir üründür; ayrı modül ve ayrı fiber satın almaya, konektör temizliğiyle uğraşmaya gerek kalmaz. Buna karşılık uzunluk sabittir ve arıza halinde tüm kablo değişir — modül + fiber kombinasyonunda yalnızca arızalı parça değişir.
Güç bütçesine etkisi
Uç başına 8–10 W tüketim, pasif bakırın 0,1 W'ına göre yüz kat fazladır. Yüzlerce bağlantılı bir kurulumda bu fark rack güç ve soğutma planında hesaba katılmalıdır; mümkün olan her bağlantıyı bakırla kurmak doğrudan kapasite kazancıdır.
Öne Çıkanlar
Dar kanallarda kolay yönetim
30 mm bükülme yarıçapı ve ince kesit, bakır kabloya göre belirgin avantaj sağlar. Yoğun rack'lerde kablo yönetimi ve hava akışı açısından fark yaratır.
Elektromanyetik gürültüden etkilenmez
Optik iletim, güç kabloları ve yoğun elektriksel gürültünün bulunduğu güzergâhlarda bakırın yaşadığı sinyal bozulmasından etkilenmez.
OFNP kılıf
Yangın dayanımlı OFNP kılıf, hava dolaşım (plenum) alanlarından geçen güzergâhlarda yönetmelik gereği aranır. Kurulum planında kablo güzergâhıyla birlikte değerlendirilir.
Kaynaklar
- 400G OSFP HDR AOC — ürün sayfası ve varyant tablosu Teknik doküman
- InfiniBand 400G/200G HDR kategorisi Uyumluluk
Dokümanlar üreticinin veya tedarikçinin kendi sitesinde açılır.
Bu ürün için teklif alın
Adedi ve hangi kümeye ekleneceğini yazın; uyumlu kalem listesini ve teslim sürelerini genellikle aynı iş günü içinde gönderelim.
- Yetkili bayi tedariki, üretici garantili
- Switch, adaptör ve optik uyumluluk kontrolü
- Kalem bazında teslim süresi
