NVIDIA ConnectX-7 Adaptör Ailesi
NVIDIA ConnectX-7 VPI adaptörler. 400G NDR ve 200G NDR200, OSFP ve QSFP112, tek ve çift portlu modeller; PCIe 5.0 x16, OCP 3.0 seçeneği.
NVIDIA ConnectX-7 Adaptör Ailesi
NVIDIA ConnectX-7 VPI adaptörler. 400G NDR ve 200G NDR200, OSFP ve QSFP112, tek ve çift portlu modeller; PCIe 5.0 x16, OCP 3.0 seçeneği.
- 400G NDR ve 200G NDR200 hız katmanlarında beş model
- OSFP ve QSFP112 arayüzleri, tek ve çift port seçenekleri
- PCIe 5.0 x16 ana makine arayüzü, OCP 3.0 varyantı
- VPI: port bazında InfiniBand veya Ethernet modu

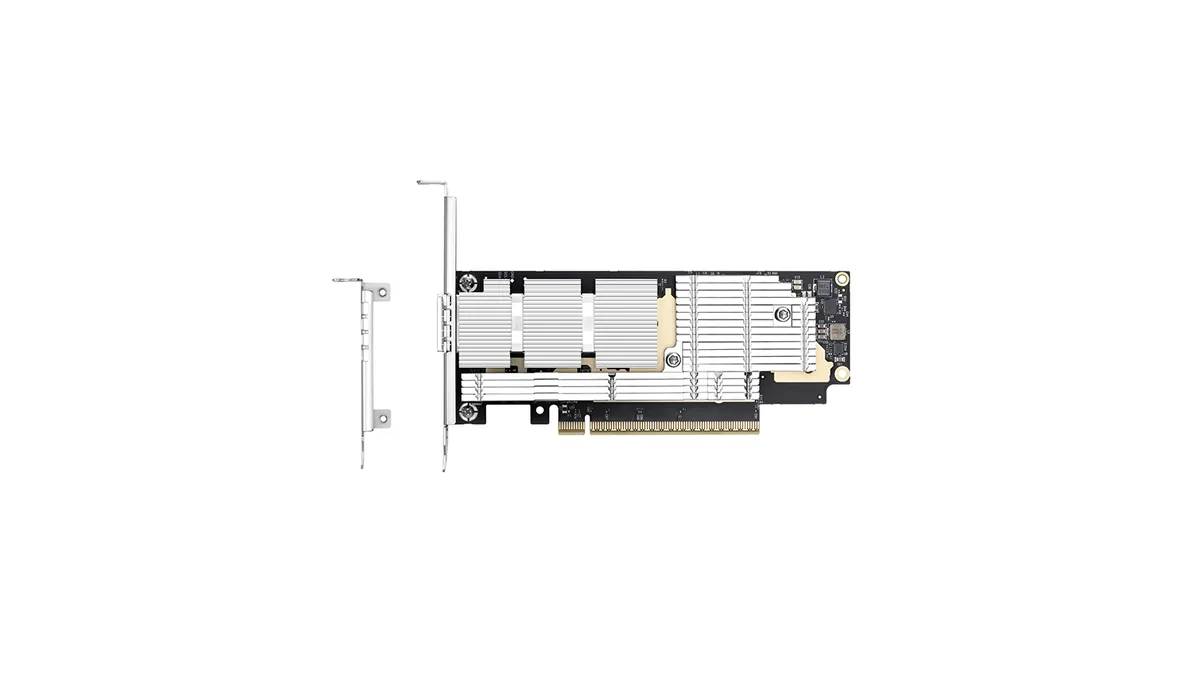

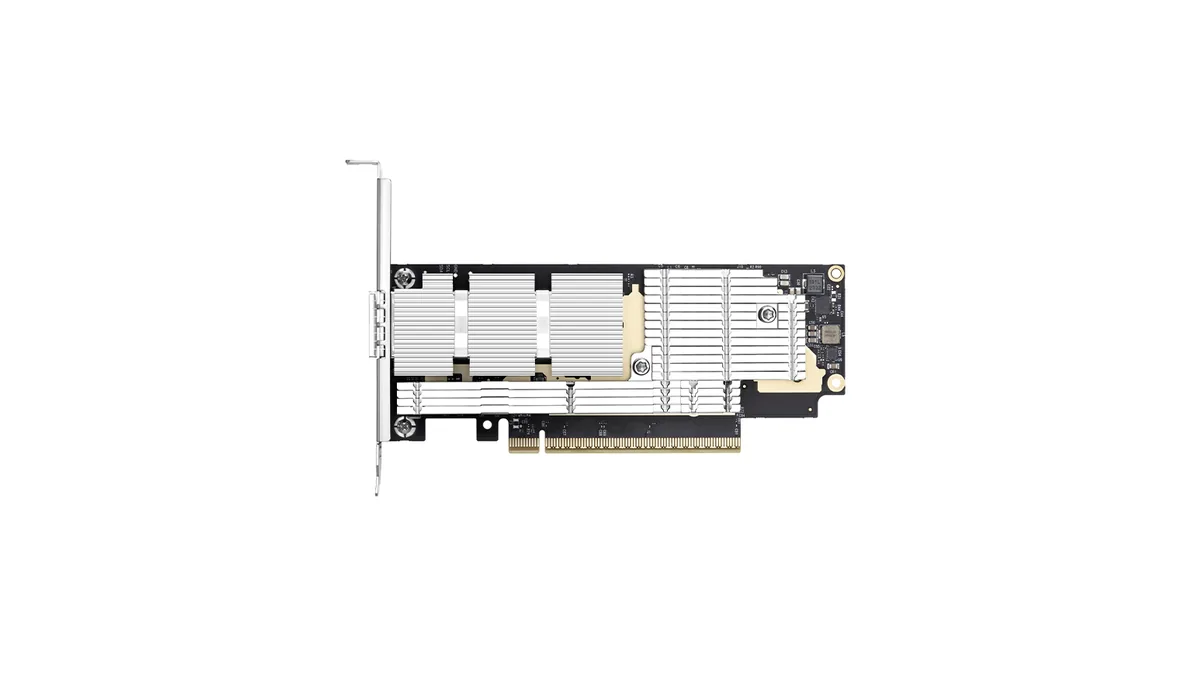

ConnectX-7, NDR nesli InfiniBand kurulumlarının standart sunucu adaptörüdür. Beş model tek bir ailede toplanıyor: 400G tarafında OSFP ve QSFP112 konektörlü tek portlu kartlar, 200G tarafında çift portlu üç varyant — biri donanım şifrelemeli, biri OCP 3.0 yuvası için.
Seçimi belirleyen üç şey var: switch tarafındaki hız katmanı, sunucunun PCIe yuvasının kuşağı ve kartın GPU’lara göre konumu. Üçü de sipariş öncesinde doğrulanmadığında kâğıt üzerindeki bant genişliği sahada elde edilemez.
Teknik Özellikler
| Özellik | 400G OSFP, tek port MCX75310AAS-NEAT | 400G QSFP112, tek port MCX715105AS-WEAT | 200G QSFP112, çift port MCX755106AS-HEAT | 200G QSFP112, çift port + crypto MCX755106AC-HEAT | 200G QSFP112, çift port, OCP 3.0 MCX753436MC-HEAB |
|---|---|---|---|---|---|
| Bağlantı | |||||
| Veri hızı | 400GbE / NDR | 400GbE / NDR | 200GbE / NDR200 | 200GbE / NDR200 | 200GbE / NDR200 |
| Arayüz tipi | OSFP | QSFP112 | QSFP112 | QSFP112 | QSFP112 |
| Port sayısı | Tek | Tek | Çift | Çift | Çift |
| Form faktörü | PCIe kart | PCIe kart | PCIe kart | PCIe kart | OCP 3.0 |
| Ana makine ve yetenekler | |||||
| Ana makine arayüzü | PCIe 5.0 x16 | PCIe 5.0 x16 | PCIe 5.0 x16 | PCIe 5.0 x16 | PCIe 5.0 x16 |
| Teknoloji | VPI (InfiniBand + Ethernet) | VPI | VPI | VPI | VPI |
| Secure boot | Var | Var | Var | Var | Var |
| Donanım şifreleme (crypto) | Yok | Yok | Yok | Var | Var |
| RoCE | Var | Var | Var | Var | Var |
| NVMe-oF | Var | Var | Var | Var | Var |
| ASAP² / SR-IOV | Var | Var | Var | Var | Var |
Değerler üretici datasheet'ine dayanır. Siparişe girecek kesin yapılandırma teklifte teyit edilir.
Bağlantı Çözümleri
GPU düğümünden leaf switch'e
Her hesaplama düğümüne, GPU'larla aynı PCIe kökü altında konumlandırılmış bir adaptör takılır. GPUDirect RDMA'dan tam verim almak için kartın GPU ile aynı soket altında olması gerekir; aksi halde trafik soketler arası bağlantıdan dolaşır ve gecikme artar.
OSFP mi QSFP112 mi?
Aynı 400G hızı iki farklı konektörle sunuluyor ve ikisi birbirinin yerine takılmaz. Kart modeli netleşmeden optik ve kablo siparişi verilmemelidir; sipariş listesini kart, modül ve kabloyu birlikte doğrulayarak çıkarıyoruz.
Çift port: yedeklilik veya ikinci fabric
Çift portlu 200G modeller ya yedekli bağlantı için ya da hesaplama ve depolama fabric'lerini ayırmak için kullanılır. VPI sayesinde bir port InfiniBand, diğeri Ethernet/RoCE modunda çalışabilir.
OCP 3.0 varyantı
MCX753436MC-HEAB, standart PCIe kart yerine OCP 3.0 yuvasına takılır. OCP yuvalı sunucularda PCIe slotlarını GPU'lara bırakmayı sağlar; sunucu modelinizin OCP yuvası olup olmadığı sipariş öncesi doğrulanır.
Öne Çıkanlar
VPI — tek kartta iki protokol
Port bazında InfiniBand veya Ethernet modu seçilir. Bugün InfiniBand kurup ileride RoCE'ye geçme ihtimaliniz varsa adaptör yatırımı korunur.
GPUDirect RDMA
Veri GPU belleğinden doğrudan ağa çıkar; ana bellek kopyası ve CPU müdahalesi ortadan kalkar. Dağıtık eğitimde gradyan senkronizasyonunun gecikmesini düşüren mekanizma budur.
Crypto varyantı ne zaman gerekir?
Donanım şifreleme, çok kiracılı ortamlarda ve hat üzerinde şifrelenmiş trafik zorunluluğu olan kurumlarda anlam kazanır. Gerekmediğinde ek maliyet yaratır; ihtiyaca göre seçilir.
PCIe kuşağı belirleyicidir
400G'lik bir portu doyurmak PCIe 5.0 x16 gerektirir. Sunucunuzun yuvası Gen4 ise kart çalışır ama bant genişliği sınırlanır — sipariş öncesi doğruladığımız ilk kalem budur.
Kaynaklar
- ConnectX-7 400G OSFP (MCX75310AAS-NEAT) ürün sayfası Teknik doküman
- ConnectX-7 400G QSFP112 (MCX715105AS-WEAT) ürün sayfası Teknik doküman
- ConnectX-7 200G çift port (MCX755106AS-HEAT) ürün sayfası Teknik doküman
- NVIDIA InfiniBand adaptör kategorisi Uyumluluk
Dokümanlar üreticinin veya tedarikçinin kendi sitesinde açılır.
Bu ürün için teklif alın
Adedi ve hangi kümeye ekleneceğini yazın; uyumlu kalem listesini ve teslim sürelerini genellikle aynı iş günü içinde gönderelim.
- Yetkili bayi tedariki, üretici garantili
- Switch, adaptör ve optik uyumluluk kontrolü
- Kalem bazında teslim süresi
