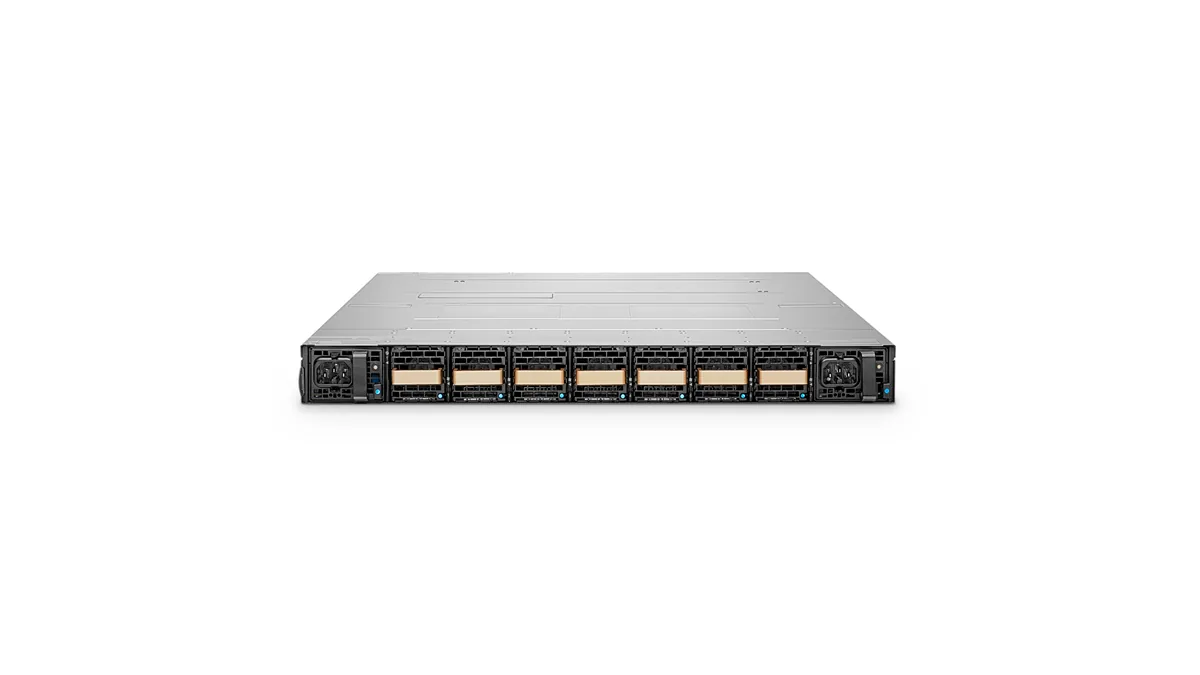

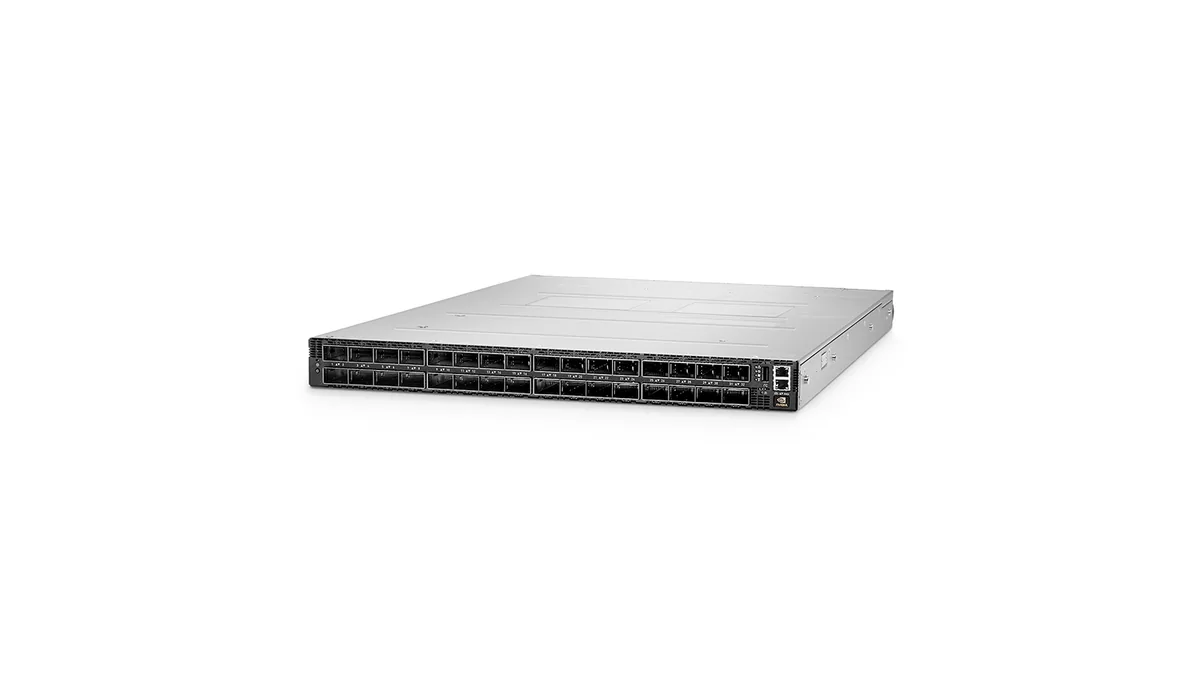

NVIDIA Quantum-2 QM9700 / QM9790 InfiniBand Switch
64 x 400G NDR portlu 1U InfiniBand switch ailesi. QM9700 yönetilebilir, QM9790 yönetilemez; SHARP ve uyarlamalı yönlendirme destekli.
NVIDIA Quantum-2 QM9700 / QM9790 InfiniBand Switch
64 x 400G NDR portlu 1U InfiniBand switch ailesi. QM9700 yönetilebilir, QM9790 yönetilemez; SHARP ve uyarlamalı yönlendirme destekli.
- 64 x 400Gb/s NDR port — 32 adet OSFP konektör üzerinden
- 25,6 Tb/s anahtarlama kapasitesi, 1U gövde
- SHARPv3 ile kolektif MPI işlemlerinin ağ içinde toplanması
- Yedekli hot-swap güç kaynağı ve fan modülleri
QM9700 ve QM9790, NVIDIA Quantum-2 yongası üzerine kurulu 1U InfiniBand switch’leridir. İkisi de 32 adet OSFP konektör üzerinden 64 adet 400Gb/s NDR bağlantı sunar; aradaki fark yönetim tarafındadır: QM9700 dahili subnet manager ile gelir ve fabric’i kendi üzerinden yönetebilir, QM9790 ise yönetimi dışarıdaki bir subnet manager’a bırakır.
Pratikte çoğu kurulumda ikisi birlikte kullanılır. Fabric’in yönetimini üstlenecek bir veya iki adet QM9700, geri kalan kapasite için QM9790 — bu yapı hem maliyeti hem de yönetim karmaşıklığını dengeler.
Teknik Özellikler
| Özellik | QM9700 MQM9700-NS2F | QM9790 MQM9790-NS2F |
|---|---|---|
| Bağlantı ve kapasite | ||
| Port | 64 x NDR 400G (32 OSFP konektör) | 64 x NDR 400G (32 OSFP konektör) |
| Anahtarlama kapasitesi | 25,6 Tb/s | 25,6 Tb/s |
| Yönetim | Yönetilebilir — inband / outband | Yönetilemez — inband |
| Fabric yetenekleri | ||
| Subnet manager (dahili) | Var | Yok |
| Uyarlamalı yönlendirme (adaptive routing) | Var | Var |
| SHARP | Var | Var |
| VL2VL | Var | Var |
| QoS | Var | Var |
| Fiziksel ve elektriksel | ||
| Boyut (Y x G x D) | 43,6 x 438 x 660 mm (1U) | 43,6 x 438 x 660 mm (1U) |
| Güç kaynağı | 2 adet (1+1 yedekli), hot-swap, AC | 2 adet (1+1 yedekli), hot-swap, AC |
| Fan | 7 adet (6+1 yedekli), hot-swap, arkadan öne | 7 adet (6+1 yedekli), hot-swap, arkadan öne |
| Azami güç tüketimi | 1703 W | 1593 W |
Değerler üretici datasheet'ine dayanır. Siparişe girecek kesin yapılandırma teklifte teyit edilir.
Bağlantı Çözümleri
Omurga (spine) katmanı — 800G port ikiye bölünerek
Her OSFP konektör twin-port modüllerle iki adet 400G NDR bağlantı taşır. Bu sayede 32 fiziksel port, 64 mantıksal bağlantıya dönüşür; omurga katmanında aynı kapasite için gereken switch sayısı ve rack alanı düşer. Breakout planı, port bölme ayarıyla birlikte devreye alma sırasında yapılır.
Leaf katmanından hesaplama düğümüne
Leaf switch'ten sunucudaki ConnectX-7 adaptörüne giden bağlantılarda, switch tarafında kanatçıklı (finned) gövdeli modül, adaptör tarafında düz yüzeyli modül kullanılır. Kısa mesafelerde bakır breakout kablo, daha uzun mesafelerde optik modül + trunk kablo tercih edilir.
Yönetim ağı ve subnet manager
QM9700 dahili subnet manager ile fabric'i kendi üzerinden yönetir; ayrı yönetim sunucusu gerekmez. QM9790 seçildiğinde subnet manager küme içindeki bir sunucuda (tercihen yedekli) çalıştırılır. Karma kurulumlarda ilk switch'i yönetilebilir seçmek yaygın ve ekonomik bir yaklaşımdır.
Öne Çıkanlar
SHARPv3 — ağ içinde kolektif hesaplama
All-reduce gibi kolektif MPI işlemlerinin bir bölümü switch üzerinde toplanır; veri tüm düğümler arasında dolaşmak yerine ağ içinde indirgenir. Kazanç, düğüm sayısı arttıkça belirginleşir — dağıtık eğitim işlerinde en çok fark yaratan özelliktir.
Uyarlamalı yönlendirme
Trafik, statik rota yerine anlık yük durumuna göre alternatif yollara dağıtılır. Fat-tree topolojide belirli bağlantıların tıkanmasını önler ve iş tamamlanma sürelerindeki dalgalanmayı azaltır.
Yedekli güç ve soğutma
1+1 yedekli hot-swap güç kaynakları ve 6+1 yedekli fan modülleri, tek bileşen arızasında switch'i çalışır durumda tutar. Arkadan öne hava akışı, sıcak koridor / soğuk koridor düzenine uygundur.
1U'da yüksek port yoğunluğu
64 adet 400G bağlantının tek rack ünitesine sığması, omurga katmanındaki rack alanını ve kablolama karmaşıklığını azaltır. Yüksek yoğunluk, kablo yönetimi ve hava akışı planının önemini artırır.
Kaynaklar
- QM9700 ürün sayfası ve teknik özellikler Teknik doküman
- QM9790 ürün sayfası ve teknik özellikler Teknik doküman
- NVIDIA Quantum-2 InfiniBand platformu Teknik yazı
Dokümanlar üreticinin veya tedarikçinin kendi sitesinde açılır.
Bu ürün için teklif alın
Adedi ve hangi kümeye ekleneceğini yazın; uyumlu kalem listesini ve teslim sürelerini genellikle aynı iş günü içinde gönderelim.
- Yetkili bayi tedariki, üretici garantili
- Switch, adaptör ve optik uyumluluk kontrolü
- Kalem bazında teslim süresi
