Name: NVIDIA Quantum-X800 Q3400-RA / Q3200-RA InfiniBand Switch
Brand: NVIDIA

NVIDIA

NVIDIA Quantum-X800 Q3400-RA / Q3200-RA InfiniBand Switch

800Gb/s XDR InfiniBand switch ailesi. Q3400-RA 144 port / 4U, Q3200-RA 72 port / 2U; SHARPv4, uyarlamalı yönlendirme ve telemetri tabanlı tıkanıklık kontrolü.

Q3400-RA: 144 x 800G XDR port, 72 OSFP yuvası, 115,2 Tb/s
Q3200-RA: 72 x 800G XDR port, 36 OSFP yuvası, 57,6 Tb/s
200Gb/s SerDes — lane başına iki kat hız
SHARPv4 ile ağ içinde kolektif hesaplama

Bu ailedeki modeller

Q3400-RA Q3200-RA

Fiyat Teklifi Alın +90 212 483 70 33

Yetkili bayi tedariki · üretici garantili · fiyat ve teslim süresi yapılandırmaya göre

Quantum-X800, NVIDIA’nın 800Gb/s XDR nesli. Öncekilerden farkı yalnızca hız değil: lane başına 200Gb/s SerDes sayesinde port başına bant genişliği ikiye katlanırken fiziksel port sayısı aynı kalıyor. Pratikte bu, aynı kablolama yoğunluğuyla iki kat kapasite demek.

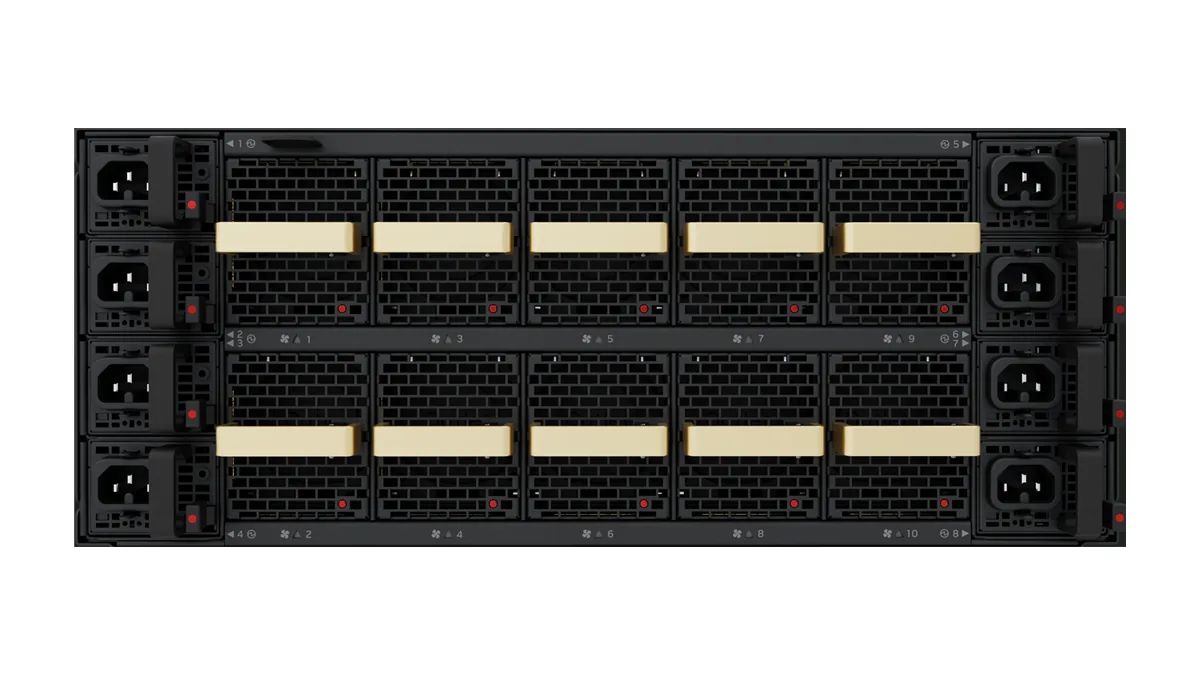

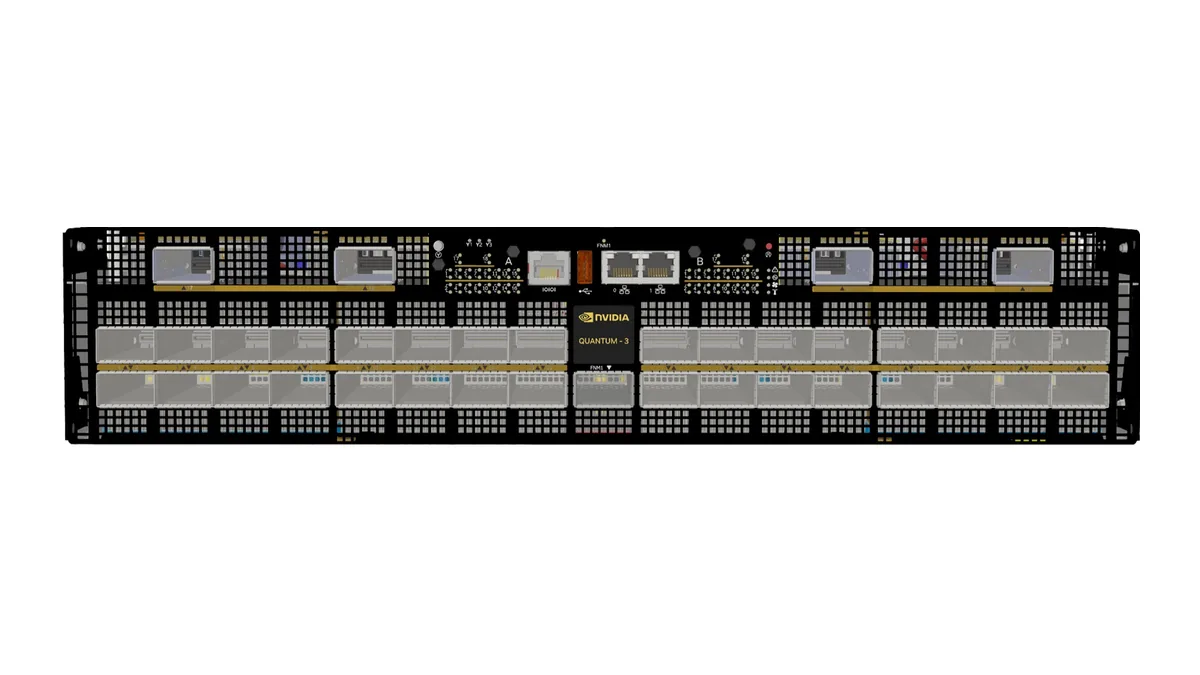

Ailede iki hava soğutmalı model var. Q3400-RA 4U gövdede 72 OSFP yuvası üzerinden 144 adet 800G port sunar — bu radix, iki katmanlı fat-tree ile 10.000’in üzerinde ağ kartını tek fabric’te toplamaya yeter ve üçüncü topoloji katmanına gerek bırakmaz. Q3200-RA ise aynı nesli 2U gövdede 72 porta indirir; daha küçük kurulumlar ve leaf katmanı için uygundur.

Ailenin busbar beslemeli (Q3401-RD) ve eş-paketlenmiş optik kullanan (Q3450-LD) varyantları da bulunur; bunlar rack ve güç mimarisi buna göre tasarlanmış kurulumlar içindir. Hangi varyantın uygun olduğu, rack güç dağıtımı ve soğutma kapasitesiyle birlikte değerlendirilir.

Güç planlaması yaparken dikkat edilmesi gereken nokta, pasif ve aktif kablo arasındaki farktır: Q3400-RA pasif bakır kabloyla tipik 2.900 W çekerken, tamamen aktif optikle beslenen bir yapılandırmada azami 7.000 W’a çıkar. Kablo tipi netleşmeden rack güç bütçesi kesinleştirilmemelidir.

Teknik Özellikler

Özellik	Q3400-RA	Q3200-RA
Bağlantı ve kapasite
Port	144 x XDR 800G (72 OSFP yuvası)	72 x XDR 800G (36 OSFP yuvası)
Anahtarlama kapasitesi	115,2 Tb/s	57,6 Tb/s
Gövde	4U, 19" rack	2U, 19" rack
Konektör	OSFP	OSFP
Fabric yetenekleri
SHARPv4 (ağ içi kolektif)	Var	Var
Uyarlamalı yönlendirme	Var	Var
Telemetri tabanlı tıkanıklık kontrolü	Var	Var
Performans izolasyonu	Var	Var
UFM için ayrılmış port	Var	Var
Fiziksel ve elektriksel
Boyut (Y x G x D)	177,8 x 438 x 850 mm	88 x 438 x 680 mm
Ağırlık	60 kg (8 güç kaynağı ile)	49 kg
Güç kaynağı	8 adet, değiştirilebilir	4 adet, değiştirilebilir
Fan	10 adet	5 adet
Giriş gerilimi	200-240 VAC, 10 A, 50/60 Hz (PSU başına)	200-240 VAC, 10 A, 50/60 Hz (PSU başına)
Tipik güç (pasif kablo)	2.900 W	862 W
Azami güç (aktif kablo)	7.000 W	3.486 W
Hava akışı	Ters akış (reverse)	Ters akış (reverse)
Çalışma sıcaklığı	0-35 °C	0-35 °C

Değerler üretici datasheet'ine dayanır. Siparişe girecek kesin yapılandırma teklifte teyit edilir.

Bağlantı Çözümleri

XDR omurga ve leaf katmanı

Q3400-RA'nın 144 portluk radix'i, iki katmanlı fat-tree ile 10.000'in üzerinde ağ kartını tek fabric'te toplamaya yeter. Bu, üç katmanlı topolojiye gerek bırakmadığı için hem gecikmeyi hem de omurga switch sayısını düşürür. Q3200-RA aynı nesli daha küçük kurulumlara ve leaf katmanına taşır.

Birlikte kullanılır InfiniBand ağ kartları

Optik ve kablolama

XDR katmanında bağlantılar OSFP yuvaları üzerinden kurulur; kısa mesafelerde bakır DAC, rack'ler arasında aktif optik tercih edilir. Aktif kablo kullanımı switch'in güç tüketimini belirgin biçimde artırır — güç ve soğutma planı kablo tipi netleştikten sonra yapılmalıdır.

Birlikte kullanılır InfiniBand transceiver'lar DAC ve AOC kablolar

Yönetim ve izleme

Sistem NVOS üzerinde çalışır ve UFM için ayrılmış bir yönetim portu sunar. Fabric telemetrisi, tıkanıklık kontrolü kararlarını besleyerek yoğun kolektif trafikte iş tamamlanma sürelerindeki dalgalanmayı azaltır.

Birlikte kullanılır HPC Network Tasarımı

Öne Çıkanlar

200Gb/s SerDes ile iki kat lane hızı

Quantum-X800, lane başına 200Gb/s sinyalleme kullanır. Aynı port sayısında iki kat bant genişliği anlamına gelir; port başına 800Gb/s'e çıkarken kablo ve optik sayısı artmaz.

SHARPv4

Kolektif MPI işlemlerinin ağ içinde toplanması dördüncü nesle taşındı. All-reduce ağırlıklı dağıtık eğitim işlerinde kazanç, düğüm sayısı arttıkça belirginleşir.

Telemetri tabanlı tıkanıklık kontrolü

Tıkanıklık, sabit eşiklerle değil anlık fabric telemetrisiyle yönetilir. Performans izolasyonu sayesinde aynı fabric'i paylaşan farklı işler birbirinin tamamlanma süresini bozmaz.

Yüksek radix ile daha sığ topoloji

144 port, iki katmanlı fat-tree'de on binin üzerinde uç noktaya ulaşır. Üçüncü katmanın kalkması hem uçtan uca gecikmeyi hem de toplam switch ve optik maliyetini düşürür.
