InfiniBand Transceiver
OSFP ve QSFP112 InfiniBand optik transceiver modülleri. SR, DR ve FR varyantları, çok modlu ve tek modlu seçenekler, uyumluluk doğrulamalı tedarik.
Transceiver, elektriksel sinyali ışığa çeviren ve bağlantının fiziksel sınırlarını belirleyen bileşendir. Hız katmanı, mesafe, fiber tipi ve konektör; hepsi modül seçimiyle belirlenir. HPC kümelerinde optik modül sayısı switch sayısının kat kat üzerindedir — dolayısıyla hem maliyet hem de arıza istatistikleri açısından fabric’in en belirleyici kalemidir.

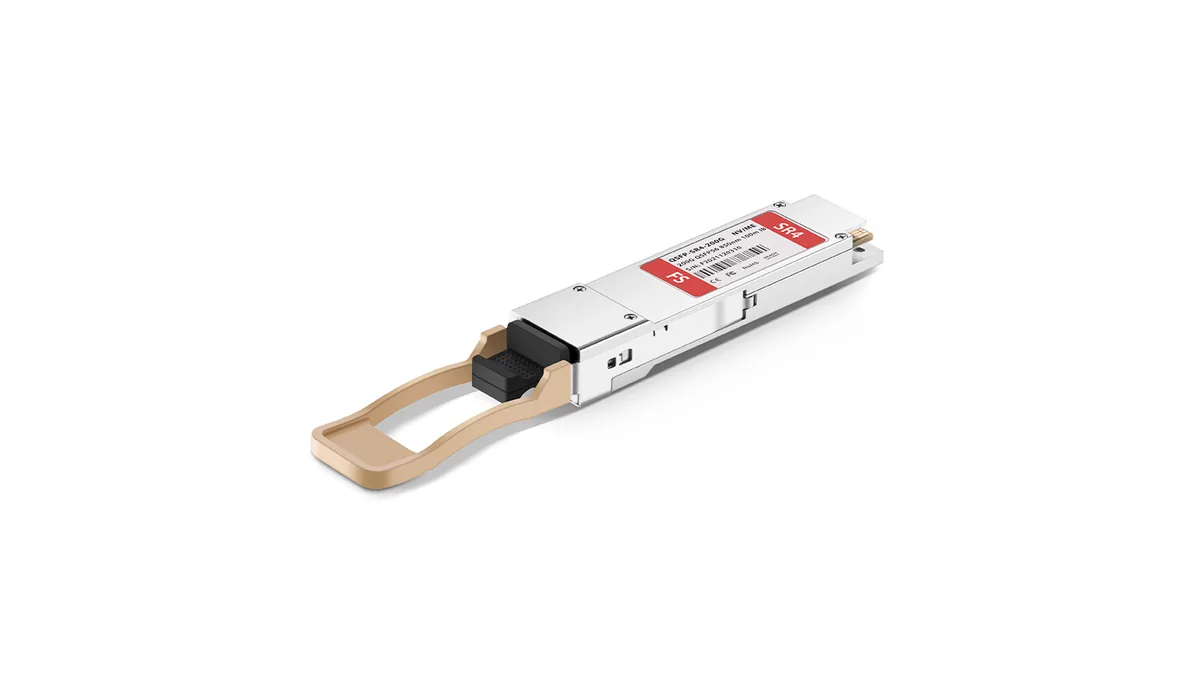

InfiniBand tarafında 800G XDR ve 400G/800G NDR bağlantılar genellikle OSFP form faktöründe, 200G HDR bağlantılar ise QSFP ailesinde çalışır. SR sınıfı modüller çok modlu fiber ile kısa mesafeleri, DR ve FR sınıfı modüller tek modlu fiber ile daha uzun mesafeleri hedefler.
Mevasis, modülleri switch ve adaptör modelinize göre doğrulanmış biçimde tedarik eder; teklif listesinde her bağlantının iki ucu ayrı ayrı gösterilir.
Nasıl seçilir
Mesafe ve fiber tipi
Rack içi ve komşu rack bağlantılarında çok modlu fiber ile SR sınıfı modüller en uygun maliyetli çözümdür. Koridorlar arası veya salon genelindeki bağlantılarda tek modlu fiber ve DR/FR sınıfı modüller gerekir. Fiber altyapınız tek modlu ise çok modlu modül alarak tasarruf edemezsiniz — iki taraf da aynı fiber tipine göre seçilmelidir.
Switch tarafı ve HCA tarafı farklıdır
Aynı bağlantının iki ucunda çoğu zaman farklı modüller kullanılır. Switch portlarında kanatçıklı (finned) gövdeli modüller yüksek yoğunluklu soğutma için tasarlanmıştır; sunucu adaptörlerinde düz yüzeyli modüller kullanılır. Sipariş listesi hazırlarken her iki uç ayrı ayrı sayılmalıdır.
Twin-port ve breakout mantığı
800G sınıfı OSFP modüllerin bir bölümü, tek fiziksel portu iki adet 400G bağlantıya böler. Bu, omurga tarafında port yoğunluğunu ikiye katlayarak switch sayısını azaltır. Breakout planı, kablolama ve kaset seçimini de etkilediğinden topoloji ile birlikte kararlaştırılmalıdır.
Konektör tipi
Modülün MPO-12, MPO-16 veya dupleks LC konektör kullanması, alacağınız trunk kablo ve kasetleri belirler. Yanlış konektör seçimi, sahada kablo değişimi gerektiren en maliyetli hatalardan biridir; bu yüzden modül ve kablolamayı tek listede planlıyoruz.
Ürünler 3
NVIDIA
400G InfiniBand NDR Transceiver Ailesi
Tek portlu 400G — sunucu adaptörü tarafında standart seçimOSFP ve QSFP112 form faktörleriSR4 ile 50 m çok modlu, DR4 ile 500 m tek modlu
Ürün detayı
Teklif ile
NVIDIA
800G OSFP Twin-Port InfiniBand NDR Transceiver Ailesi
Twin-port yapı: tek OSFP portu iki adet 400G NDR bağlantı taşırÇok modlu 50 m'den tek modlu 2 km'ye dört mesafe seçeneği8 x 100G-PAM4 elektriksel arayüz, 16–17 W tipik tüketim
Ürün detayı
Teklif ileSık Sorulan Sorular
Orijinal (üretici markalı) modüller, üretici destek kapsamında doğrudan tanımlıdır. Uyumlu modüller ise aynı optik özellikleri daha uygun maliyetle sunar ve kodlaması hedef donanıma göre yapılır. Kritik üretim fabric'lerinde orijinal, test ve yedek hatlarda uyumlu modül kullanımı yaygın bir dengedir; ikisini de tedarik ediyoruz.
Sipariş öncesi switch modeli ve firmware sürümünü alıyor, modülün o platformda doğrulanmış olduğunu teyit ediyoruz. Teslim edilen modüller, hedef donanıma göre kodlanmış olarak gönderilir.
Yüksek hızlı optikte bağlantı sorunlarının büyük bölümü kirli konektörden kaynaklanır. Kurulumdan önce her fiber ucunun temizlenmesini ve mümkünse mikroskopla kontrol edilmesini öneriyoruz; devreye alma hizmetimizde bu adım standarttır.
