Yapısal Kablolama
Yüksek yoğunluklu veri merkezi kablolaması: MTP/MPO trunk kablolar, LC ve MDC kasetler, patch paneller, rack içi kablo yönetimi ve etiketleme.
Yüksek hızlı bir fabric, kablolama kalitesi kadar iyidir. 800G ve 400G bağlantılarda optik güç bütçesi daralır; kirli konektör, yanlış polarite veya fazladan bir ek noktası, bağlantının hiç kurulmamasına ya da daha kötüsü, kesintili çalışmasına yol açar.
Kataloğumuzda MTP/MPO trunk kablolar, LC ve MDC kasetler, patch paneller, rack içi kablo yönetim aparatları ve etiketleme malzemeleri yer alır. Bu bileşenler tek tek satın alınabilecek kalemler olsa da, doğru sonucu bir arada planlandıklarında verir.
Mevasis, kablolamayı switch ve optik seçimiyle birlikte tek planda ele alır; kurulum sonrası her bağlantı etiketli ve dokümante edilmiş olarak teslim edilir.
Nasıl seçilir
Fiber sayısı ve polarite
MTP/MPO trunk kablolarda fiber sayısı (12, 16 veya 24) ve polarite tipi, uçtaki modülün beklentisiyle birebir eşleşmelidir. Polarite hatası sahada bağlantının hiç kurulmaması ya da tek yönlü çalışması olarak görünür ve teşhisi zaman alır. Bu yüzden kablolama planını optik modül seçimiyle aynı anda yapıyoruz.
Kaset mi, doğrudan bağlantı mı?
Kasetler, yüksek yoğunluklu trunk hattını rack içinde tekil bağlantılara ayırarak düzenli ve bakımı kolay bir yapı kurar. Doğrudan bağlantı daha az bileşen ve daha düşük sönümleme demektir ama esneklikten ödün verir. Sık değişen laboratuvar ortamlarında kaset, sabit üretim kurulumlarında doğrudan bağlantı öne çıkar.
Sönümleme bütçesi
Her ek konektör ve kaset, optik güç bütçesinden pay alır. Uzun mesafe ve çok bağlantı noktalı tasarımlarda toplam sönümlemenin modülün bütçesi içinde kaldığı hesaplanmalıdır. Bu hesabı teklif aşamasında yapıyoruz.
Rack yoğunluğu ve hava akışı
Kablo yönetimi estetik değil termal bir gerekliliktir. Düzensiz kablolama, switch'lerin hava çıkışını kapatarak sıcaklık artışına ve beklenmedik kapanmalara yol açar. Panel, kablo kanalı ve dikey düzenleyiciler bu nedenle planın parçasıdır.
Ürünler 2
FS

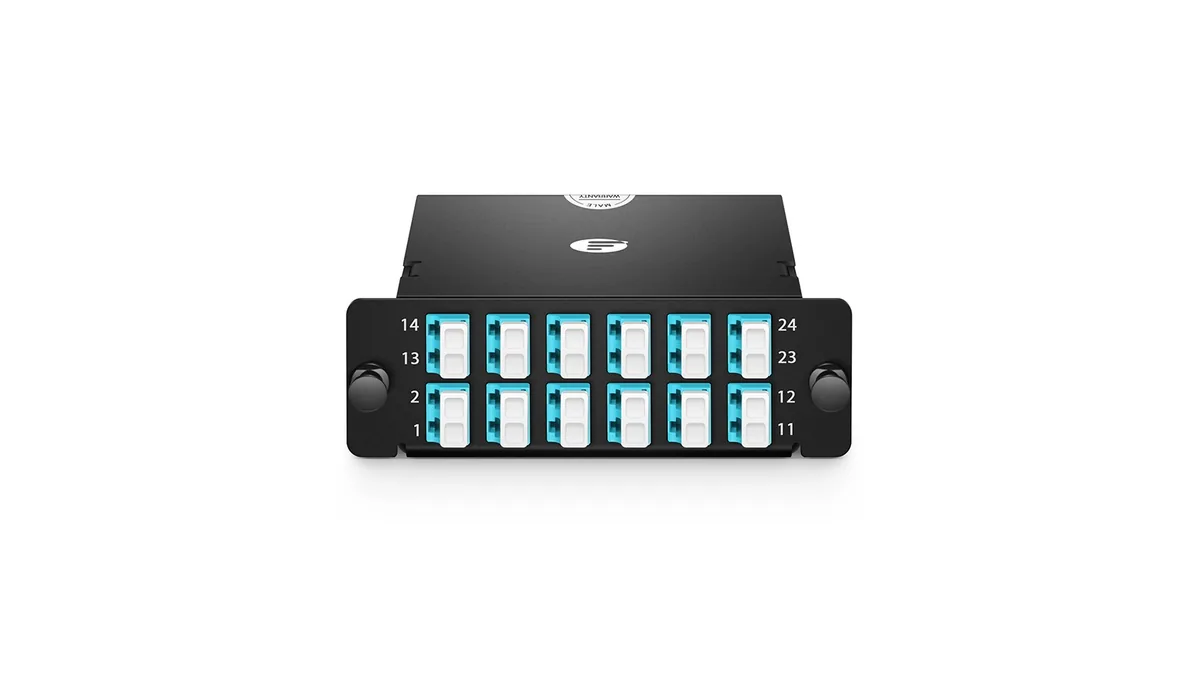

FHD MTP-LC Kaset Modülleri
Tek MTP trunk hattını 12 adet dupleks LC bağlantıya ayırır24, 12 ve 8 fiber seçenekleriType A, Type AF ve Universal polarite varyantları
Ürün detayı
Teklif ile
FS
MTP-12 Trunk ve Jumper Kablolar
12 fiber tek kabloda — 40G, 100G ve 400G bağlantılar içinOM3, OM4, OM5 çok modlu ve OS2 tek modlu seçeneklerEkleme kaybı ≤0,35 dB
Ürün detayı
Teklif ileSık Sorulan Sorular
Evet. Rack yerleşimi, port planı ve topoloji üzerinden bağlantı bazlı kablolama listesi hazırlıyoruz; trunk uzunlukları, kaset tipleri, panel sayısı ve etiketleme şeması bu listede yer alır.
Fiber tipi ve konektör yapısı yeni hız katmanınızla uyumluysa çoğu zaman evet. Mevcut altyapının test raporlarını veya envanterini paylaşırsanız hangi bölümün korunabileceğini, hangisinin yenilenmesi gerektiğini raporluyoruz.
Kurulum hizmeti kapsamında her bağlantı iki ucundan etiketlenir ve port-bağlantı eşleşmesini gösteren bir kablolama dokümanı teslim edilir. Bu doküman, arıza anında sahada geçirilen süreyi belirgin biçimde kısaltır.
