FHD MTP-LC Kaset Modülleri
Yüksek yoğunluklu veri merkezi kablolaması için MTP-LC kaset modülleri. 24, 12 ve 8 fiber seçenekleri, Type A / AF / Universal polarite.

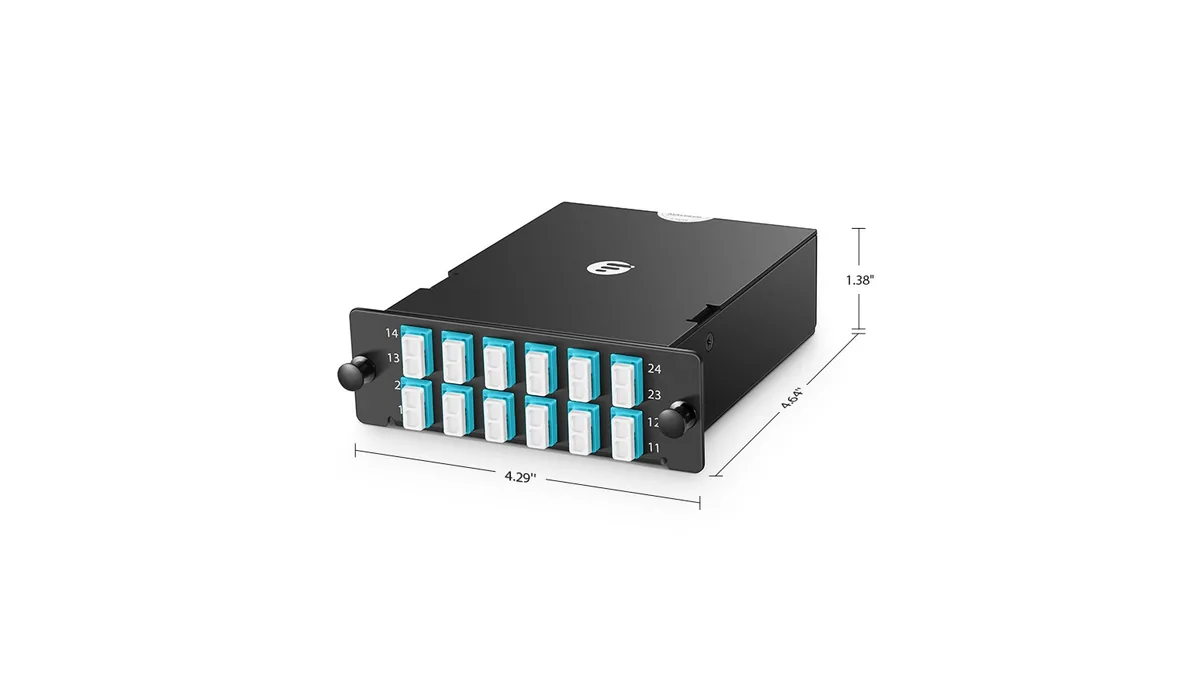

- Tek MTP trunk hattını 12 adet dupleks LC bağlantıya ayırır
- 24, 12 ve 8 fiber seçenekleri
- Type A, Type AF ve Universal polarite varyantları
- FHD panel ve muhafazalarla takılıp çıkarılabilir yapı
Kaset modülleri, yüksek yoğunluklu veri merkezi kablolamasının bel kemiğidir: rack’ler arasına çekilen çok fiberli MTP trunk hattını, rack içinde kullanılan tekil LC bağlantılara ayırırlar.
Bu yapının asıl kazancı düzenden çok esnekliktir. Omurga kablolaması bir kez çekilir ve sabit kalır; sonraki taşınma, ekleme ve değişiklik işleri patch seviyesinde yapılır. Kaset seçiminde belirleyici üç şey var: fiber sayısı, polarite tipi ve fiber modu — üçü de hattın diğer ucundaki modülle uyumlu olmak zorunda.
Teknik Özellikler
| Özellik | MTP-24 → 12x LC 24 fiber, Type A | MTP-12 → 6x LC 12 fiber, Type A | MTP-24 → 12x LC (AF) 24 fiber, Type AF | MTP-8 → 4x LC 8 fiber, Universal |
|---|---|---|---|---|
| Port ve fiber | ||||
| Fiber sayısı | 24 fiber | 12 fiber | 24 fiber | 8 fiber |
| LC port sayısı | 12 port | 6 port | 12 port | 4 port |
| MTP port sayısı | 1 port | 1 port | 1 port | 1 port |
| Polarite | ||||
| Polarite tipi | Type A | Type A | Type AF | Universal |
| Uyumlu trunk yöntemi | Method A trunk | Method A trunk | Method A trunk | Method B trunk |
| Kaset yöntemi | MTP kaset (A → AF) | MTP kaset (A → AF) | MTP kaset (A → AF) | MTP kaset (Universal) |
Değerler üretici datasheet'ine dayanır. Siparişe girecek kesin yapılandırma teklifte teyit edilir.
Bağlantı Çözümleri
Trunk hattını rack içinde dağıtmak
Rack'ler arasına çekilen tek bir MTP trunk kablosu, kaset üzerinde 12 adet dupleks LC bağlantıya ayrılır. Böylece koridor kablolaması tek kalın hat olarak kalırken rack içi bağlantılar standart LC patch kablolarla yapılır; taşınma ve değişiklik işleri kablo çekmeden halledilir.
Polariteyi baştan doğru kurmak
Kaset tipi ile trunk yöntemi birlikte seçilmelidir: Method A trunk ile Type A/AF kaset, Method B trunk ile Universal kaset kullanılır. Yanlış eşleştirme sahada bağlantının hiç kurulmaması olarak görünür ve teşhisi zaman alır — bu yüzden kablolama planını kaset ve trunk'ı aynı listede tutarak çıkarıyoruz.
Optik güç bütçesine etkisi
Her kaset hattın toplam sönümlemesine ekleme yapar. Kısa mesafeli 400G ve 800G bağlantılarda bu pay genellikle sorun yaratmaz; uzun mesafeli ve çok bağlantı noktalı tasarımlarda hesap teklif aşamasında yapılır.
Öne Çıkanlar
Taşınma ve değişikliği kablo çekmeden yapar
Yapı büyüdükçe en pahalı iş, koridor kablolamasını yeniden çekmektir. Kaset mimarisinde omurga kablolaması sabit kalır; değişiklik rack içindeki patch seviyesinde yapılır.
Yüksek yoğunlukta düzen
1U panelde birden çok kaset barındırılarak yüzlerce fiber düzenli biçimde sonlandırılır. Etiketli ve modüler yapı, arıza anında sahada geçirilen süreyi kısaltır.
Fiber tipine göre seçim
OM3, OM4, OM5 çok modlu ve OS2 tek modlu varyantları bulunur. Kaset, hattın iki ucundaki modüllerle aynı fiber tipinde seçilmelidir.
Kaynaklar
- MTP-LC kaset ürün sayfası ve varyant tablosu Teknik doküman
- MTP-LC / SC / MDC kaset kategorisi Uyumluluk
Dokümanlar üreticinin veya tedarikçinin kendi sitesinde açılır.
Bu ürün için teklif alın
Adedi ve hangi kümeye ekleneceğini yazın; uyumlu kalem listesini ve teslim sürelerini genellikle aynı iş günü içinde gönderelim.
- Yetkili bayi tedariki, üretici garantili
- Switch, adaptör ve optik uyumluluk kontrolü
- Kalem bazında teslim süresi
